Caniveau 15/20/30/40/50 c/s angle et douilles caniveau FIX

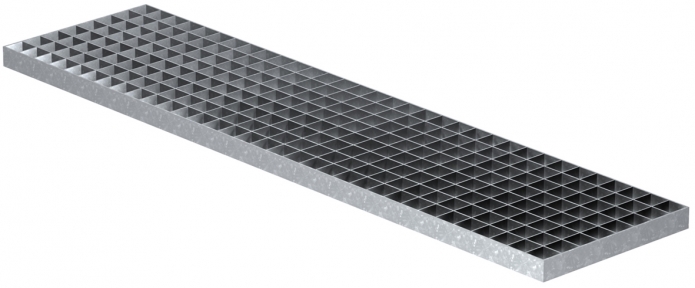

Reja entramada galvanizada normal. Tramex

Reja entramada galvanizada normal. Tramex

Mesures en cm.
Ref. A B C h H Poids kg/ut. Ml palette Type grille Avec fixation PDF
CA15H13CC 15 10 16 7 13 32 30 Fonte •
CA15H22CC 15 10 16 14 22 40 30 Fonte •
CA15H27CC 15 10 16 19 27 51 30 Fonte •
CA20H20CC 20 12 21 9 20 87 16 Fonte •
CA20H28CC 20 12 21 17 28 84 16 Fonte •
CA20H34CC 20 12 21 25 34 92 16 Fonte •

CA30H23CC 30 22,5 32 10 23 91 15 Fonte •
CA30H30CC 30 22,5 32 16 30 106 9 Fonte •
CA30H35CC 30 22,5 32 26 35 116 9 Fonte •
CA30H42CC 30 22,5 32 33 42 130 9 Fonte •

CA40H45CC 40 31 43 35,5 45 143 8 Fonte •

CA50H67CC 50 34 56 48 67 369 4 Fonte •
Capacité hydraulique caniveaux litres/seconde
Ref. Pente 0,5% 1% 1,5% 2% PDF
CA15 H 13 3,1 4,5 5,5 6,3 -
H 22 9,9 14 17,1 19,8
H 27 13,5 19,1 23,4 27

CA20 H 20 9,2 13,1 16 18,6
H 28 17,7 25 30,6 35,4
H 34 22 31,2 38,2 44,1

CA30 H 23 32,9 46,6 57 65,9
H 30 52,5 74,3 91,3 105,4
H 35 68,5 96,9 118,7 137,1
H 42 88,4 125,3 153,2 176,9

CA40 H 45 237,4 335,8 411,3 474,9

CA50 H 67 265,7 375,2 460,5 530,9
Grille pláque acier estampage léger.
Grilles fonte ductile renforcées.
Mesures en cm.
Compatibilité caniveau Ref. H Long. ext. grille A Long. ext. grille a Pas libre Sup. dm2 absorption Poids kg/ut. Type
CA15CC RCA15/400 2,3 50 15 10 3 8 D-400
CA20CC RCA20 2,7 50 20 12 3,5 10 C-250
CA20CC RCA20/400 2,7 50 20 12 3,5 14 D-400
CA30CC RCA30 2,7 50 30,5 23 5,5 15 C-250
CA30CC RCA30/400 2,7 50 30,5 23 5,5 20 D-400
CA4045CC RCA40/400 2,7 50 40 34 8 19 C-250
CA4045CC RCA40505 5,3 50 40 32 7,5 25 D-400
CA50CC RCA50 7 98,5 49,5 40 16 59 400 KN
CA50CC RCA50/400 7 98,5 49,5 40 16 65 D-400
